Det korta svaret är att rostfritt stål kan rosta, men det kräver normalt en kombination av fel miljö, fel detalj eller fel skötsel. I byggmaterial och konstruktion märks det särskilt på räcken, fasader, takavvattning, infästningar och armering där salt, fukt och smuts får ligga kvar. Här går jag igenom vad som faktiskt händer, hur du känner igen de första tecknen och vad som fungerar i praktiken.
Det är särskilt relevant i svenska projekt där kustluft, vägsalt och långa fuktperioder snabbt ändrar förutsättningarna. Jag fokuserar därför på val av kvalitet, detaljering, rengöring och underhåll, eftersom det är där de flesta misstag kostar mest över tid.
Tre saker avgör om rostfritt håller sig snyggt eller börjar angripas
- Rostfritt skyddas av ett tunt passivt skikt, men skiktet kan brytas ned av klorider, svetsvärme, smuts och stillastående fukt.
- Det som ser ut som rost är ibland flygrost eller ytlig förorening från kolstål och byggarbete.
- 304 fungerar i många skyddade lägen, men 316 eller duplex är ofta tryggare nära kust, vägsalt och andra kloridmiljöer.
- En slät yta, bra dränering och regelbunden avsköljning gör större skillnad än många tror.
- Om fläcken inte går bort vid rengöring finns det ofta ett verkligt angrepp som behöver utredas.

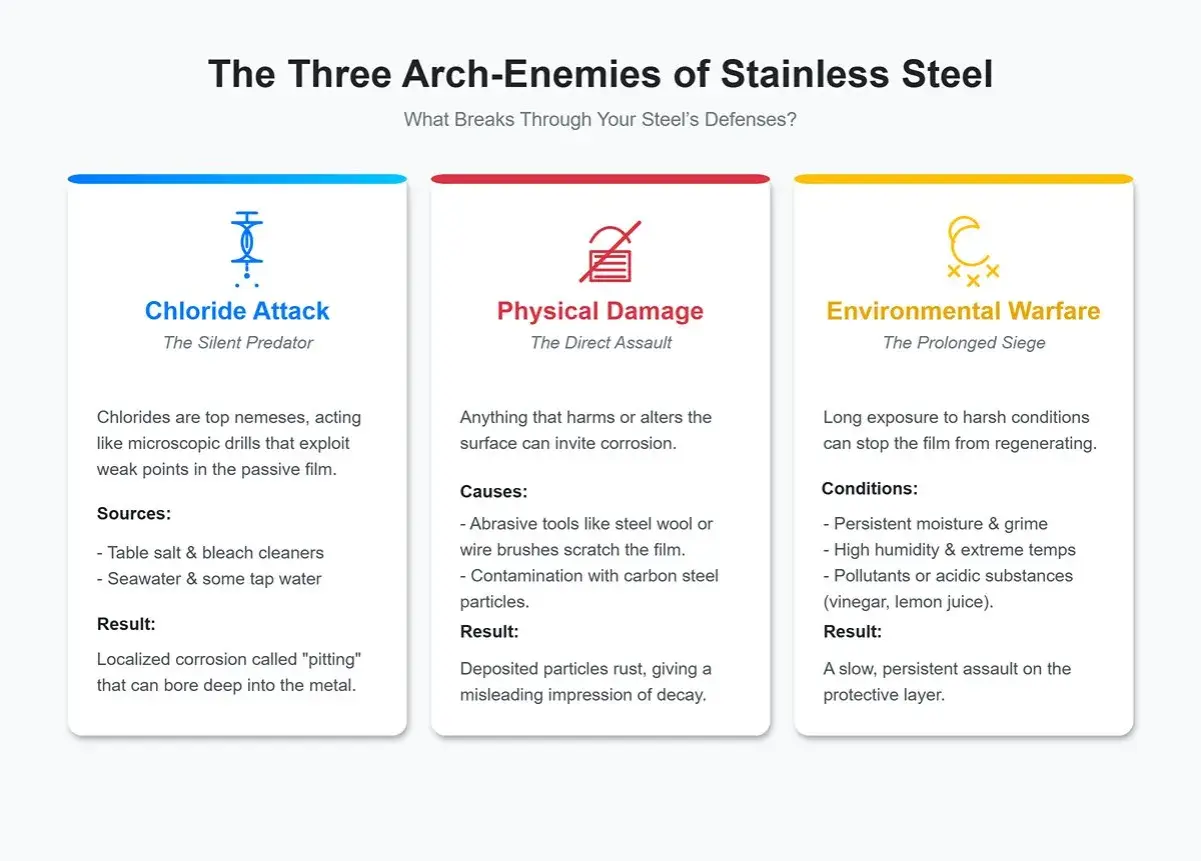

Varför kan rostfritt stål rosta trots sitt namn
Rostfritt stål får sin korrosionsbeständighet från ett mycket tunt passivt skikt av kromoxid. När stålet har minst omkring 10,5 procent krom bildas det här skiktet spontant på ytan, och så länge det är helt skyddar det metallen underifrån. Det är därför materialet brukar klara sig så bra i byggnader, men det är också därför det inte är immun mot skador.
Problemen börjar när det passiva skiktet bryts ned snabbare än det hinner återbildas. Det kan bero på klorider, syror, stillastående fukt, hög ytråhet, svetsvärme eller metallpartiklar från kolstål som fastnat på ytan. Det viktiga är alltså inte bara vilket stål du väljer, utan hur det används och var det placeras.
Jag brukar tänka att rostfritt sällan “rostar av sig självt”. Det rostar när någon del av systemet har blivit svagare än resten, och då är nästa steg att förstå hur angreppet faktiskt ser ut i verkligheten.
Så ser rostangrepp ut i verkliga byggmiljöer
Det är viktigt att skilja mellan verklig korrosion och ytliga märken. Jag ser ofta tre varianter i projekt: brun missfärgning som går att tvätta bort, små punktangrepp som lämnar gropar, och tydliga fläckar kring svetsar eller skarvar där fukt och salter samlas.
- Flygrost uppstår när järnpartiklar från sågning, slipning, borrning eller angränsande kolstål fastnar på ytan. Själva rostfria materialet kan fortfarande vara oskadat under fläcken.
- Gropfrätning betyder att angreppet har gått ner i materialet och lämnat små gropar. Det är vanligare i miljöer med klorider.
- Spaltkorrosion uppstår i springor där vatten, smuts och salt blir kvar, till exempel under brickor, runt bultar eller i täta överlapp.
Det enkla testet är ofta visuellt och praktiskt: går fläcken bort med rengöring och ser ytan intakt ut, är det ofta kontaminering eller ytlig beläggning. Finns det däremot kvar små gropar, missfärgning runt svetsar eller återkommande angrepp på samma plats, då har du ett material- eller detaljproblem som måste tas på allvar. Nästa steg är att se vilka miljöer som driver på skadorna snabbast.
Miljöerna som ställer högst krav i Sverige
I Sverige är det några miljöer som återkommer gång på gång när rostfritt börjar bete sig sämre än beställaren förväntat sig. Det handlar nästan alltid om kombinationen av salt, fukt, dålig sköljning och svåråtkomliga detaljer.
| Miljö | Vad som driver angreppet | Det jag skulle kontrollera först |
|---|---|---|
| Kustnära fasader och räcken | Salt från havsluft och vindburen fukt som blir kvar på ytan | Materialkvalitet, ytfinish, dränering och hur ofta ytan faktiskt sköljs av |
| Trappor, entréer och gångbroar nära vägsalt | Vägsalt som följer med vinterdrift och smält snö | Spalter, infästningar, fall mot avrinning och hur mycket smuts som samlas |
| Simhallar, spa och teknikutrymmen | Hög luftfuktighet, klorider och ibland aggressiv rengöringskemi | Ventilation, rengöringsrutiner och om rätt kvalitet valts för just zonen |
| Takavvattning och hängrännor | Stående vatten, löv, sand och avlagringar som koncentrerar salter | Fall, rengöringsmöjlighet och om vatten blir stående i skarvar |
| Armering i betong nära kust eller saltad trafik | Klorider som tränger in i betongen och skapar korrosionsrisk över tid | Om rostfritt bara behövs lokalt i exponerade zoner eller i hela armeringskorgen |
I de här miljöerna är det inte ovanligt att ett material som fungerar perfekt inomhus plötsligt börjar få rostfläckar ute på tre år i stället för trettio. Därför räcker det sällan att bara fråga om materialet är rostfritt - man måste fråga vilket rostfritt, på vilken plats och med vilken detaljering. Det leder vidare till hur man väljer rätt kvalitet och yta från början.
Välj rätt kvalitet och yta redan i projekteringen
Jag ser ofta att problemen började redan på ritbordet. Man valde en standardkvalitet, en lite för grov yta och ett montage med många spalter, och sedan förväntade man sig att materialet skulle lösa resten själv.
| Kvalitet | Passar ofta när | Blir för svag när | Min praktiska tolkning |
|---|---|---|---|
| 304 / 1.4301 | Miljön är torr, skyddad och relativt ren | Kusten, vägsalt, stillastående fukt eller många skarvar | Bra allroundval, men jag väljer den sällan som första val nära havet |
| 316 / 1.4401 eller 1.4404 | Det finns klorider, utomhusexponering eller högre städ- och driftpåverkan | Mycket aggressiva kust- eller industrimiljöer med dålig sköljning | Ofta rätt nivå för räcken, beslag och fasaddetaljer i utsatta lägen |
| 2205 duplex / 1.4462 | Miljön är hård, konstruktionen är kritisk och livslängden är viktig | Du vill hålla nere inköpspriset utan att tänka på drift och underhåll | Jag ser den som ett starkare val när 316 ligger för nära gränsen |
I Nickel Institutes riktlinjer för neutrala vattenmiljöer nämns ofta omkring 200 ppm klorid för 304, omkring 1000 ppm för 316 och omkring 3600 ppm för 2205 duplex. Det ska inte läsas som en exakt byggregel, eftersom verkliga miljöer blir hårdare av spalter, smuts och avlagringar, men siffrorna hjälper när man vill förstå varför två liknande lösningar kan bete sig helt olika.
Ytan spelar också större roll än många tror. En slät yta, runt Ra 0,5 µm eller bättre, brukar samla mindre smuts och salt än en grov slipyta, och efter svetsning behöver värmepåverkade zoner ofta betas eller passiveras. Jag brukar se det som en lika viktig del av materialvalet som själva stålkvaliteten. När valet är gjort blir montaget avgörande.
Så förebygger du rost i montage och drift
Här finns den praktiska delen som ofta gör störst skillnad. En bra kvalitet kan ändå bli problematisk om den hanteras fel på bygget, och en medelmåttig kvalitet kan ibland fungera förvånansvärt bra om detaljerna är genomtänkta.
På bygget
- Håll rostfritt skilt från kolstål vid sågning, slipning och borrning, annars får du järnpartiklar som senare ser ut som rost.
- Använd inte vanlig stålull eller kolstålborstar på rostfria ytor.
- Skydda ytan under byggtiden så att svetsstänk, slipdamm och byggsmuts inte bränner fast.
- Se till att vatten kan rinna bort. Horisontella hyllor, täta överlapp och små fickor är typiska problemställen.
- Välj infästningar och beslag med samma nivå av korrosionsbeständighet som huvudmaterialet, särskilt där vatten kan bli stående.
- Specificera passivering eller betning efter svetsning när det krävs, alltså en behandling som tar bort svetsoxid och hjälper det passiva skiktet att återbildas.
Läs också: Gips och gipsskivor - uppbyggnad, användning och återvinning
I förvaltningen
- Skölj av saltutsatta ytor regelbundet. I kustnära lägen räcker regn ofta inte hela vägen.
- Använd milt rengöringsmedel och mjuk duk i stället för aggressiv kemi.
- Se över räcken, balkonger, hängrännor och anslutningar efter vintern, när vägsalt ofta har gjort mest skada.
- Rensa bort löv, grus och avlagringar som håller kvar fukt i skarvar och vattenvägar.
- Följ upp återkommande fläckar. Om samma punkt rostar flera gånger är det nästan alltid ett detaljproblem, inte ett städproblem.
Jag brukar säga att rostfritt inte är underhållsfritt, bara lågt underhållskrävande. De enkla rutinerna ovan gör ofta större skillnad än dyr specialkemi, och de minskar dessutom risken för att man måste gå tillbaka med lift, avspärrning och akuta åtgärder senare. Om fläckarna ändå redan syns är nästa steg att skilja på rengöring och faktisk skada.
Om rostfläckar redan syns
När fläckarna väl syns vill jag först avgöra om det är ytlig förorening eller verklig skada. Det sparar tid, pengar och onödiga ingrepp.
- Tvätta först med ett milt rengöringsmedel och skölj noga. I många fall räcker det för att få bort smuts, salt och flygrost.
- Om fläcken sitter kvar, prova ett rengörings- eller polermedel som är avsett för rostfritt och arbeta försiktigt i ytans riktning.
- Om angreppet ligger vid svetsar eller värmepåverkade zoner kan betning eller passivering behövas för att ta bort oxid och återställa ytan.
- Skölj mycket noga efteråt. Kvarvarande syra kan själv bli startpunkt för gropfrätning.
- Om fläcken kommer tillbaka, eller om det finns små gropar kvar i ytan, behöver du se över materialval, montage och omgivande metall i stället för att bara putsa igen.
Jag skulle också vara försiktig med klorblekmedel, hårda slipmedel och kraftig mekanisk rengöring. De löser sällan grundproblemet och kan i värsta fall göra ytan mer sårbar. Om du ser återkommande angrepp kring bultar, överlapp eller täta skarvar är det klokt att låta någon med korrosionsvana bedöma lösningen. Då är det sällan bara fläcken som är problemet, utan samspelet mellan miljö och konstruktion.
När rostfritt faktiskt blir den billigare lösningen över tid
Om jag ska koka ned ämnet till en enda praktisk slutsats är det den här: rostfritt stål är ett system, inte en garanti. Rätt kvalitet, slät yta, välgjorda svetsar, bra avrinning och enkel driftspolning gör ofta större skillnad än att bara välja ett “finare” stål.
På större konstruktioner, särskilt broar och armering nära salt, visar livscykelkalkyler ofta att selektiv användning av rostfritt bara höjer startkostnaden med några procent men minskar framtida reparationer tydligt. Det är en av de tydligaste påminnelserna om att lägsta inköpspris sällan är samma sak som lägsta totalkostnad.
Ur ett hållbarhets- och förvaltningsperspektiv är det därför värt att tänka längre än själva inköpet. Rostfritt är fullt återvinningsbart, men den verkliga vinsten kommer när konstruktionen håller i många år utan extra målning, onödiga avbrott och återkommande lagningar. När jag väger samman material, montage och drift landar jag därför alltid i samma slutsats: välj rostfritt för miljön det ska leva i, inte för namnets skull.
